Kā saitēt vītā pāra?

Pirmkārt, redzēsim, kas irvītā pāra Šis sakaru kabelis sastāv no viena vai vairākiem izolēto vadītāju pāriem. Vadītāji ir savīti kopā un pārklāti ar plastmasas apvalku. Tīkla kabelis, ko izmanto, lai izveidotu savienojumu ar internetu, sastāv no četriem diriģentu pāra.

Pirms saspiežat vītā pāra, jums ir jāizlemj, kādiem mērķiem jūs to izmantojat. Tur ir divi galvenie apdares veidi vītā pāra savienotājs:

•
  tiešā saite - datora un slēdža / centrmezgla / maršrutētāja savienošanai
•
  šķērslielums - savienot divus datorus kopā

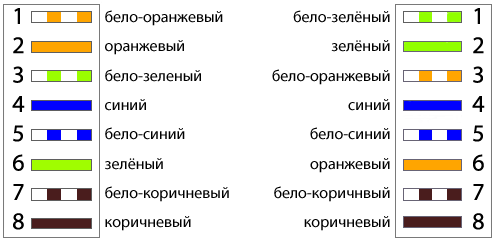

Ar taisnu saiti abi vītā pāra galiņi dažādos veidos ir saspiesti vienā paraugā ar šķērsvirzienu. Parasti kad vītā pāra taisna līnija vadītāji vītā pāra ir sakārtoti šādā secībā:

•
  balts / oranžs / oranžs / balts / zaļš / zils / balts / zils / zaļš / balts / brūns / brūns


Kad crossover saite viens gals vītā pāra kabeli ir gofrēta saskaņā ar iepriekšējo shēmu, un otrais - no otras puses:

•
  balta zaļa / zaļa / balta-oranža / zila / balta zila / oranža / balts-brūns / brūns


Principā modernas tīkla kartes var "saprast" un tiešu saikni, savienojot divus datorus, bet labāk ir droši.

Tātad, kā vītā pāra pagriezt mājās? Lai to izdarītu, jums būs nepieciešams pats kabelis, vairāki RJ-45 savienotāji un īpašs rīks, ko sauc knaibles (crimper, crimper).

Kompresora knaibles sastāv no trim darba vietām, katra no tām - ar savām funkcijām. Rokturis atrodas nazis lai izgrieztu vadus, un dažiem modeļiem ir arī padziļinājums, kas paredzēts ārējā izolācijas noņemšanai no apaļā kabeļa. Sveces centrā ir īpašs ligzda, kurā savienotājs ir arī saspiests. Un augšējā daļā crimper ir apgabals, kas palīdz mizu ārējo izolāciju vītā pāra

Tātad, lai saspiestu vītā pāra, vispirms jums ir nepieciešamsmaigi sagrieziet kabeļa galu ar iebūvētu nazi. Pēc tam ar izolāciju ar īpašu nazi jāiztīra apmēram trīs centimetrus no kabeļa. Principā to var nomainīt ar parastu nazi vai šķēres.

Pēc tam, jums vajadzētu atšķaidīt, untwin unizlīdzināt stieples pāri. Tad jums ir jāizplata vadi atbilstoši krāsām saskaņā ar vēlamo shēmu un jāsaskaņo. Pēc piestiprinātas izlīdzinātās vadītājiem ir nepieciešams griezt to galus, izmantojot iebūvētu nazi, atstājot apmēram 1 cm austi vadītājus.

Pēc tam izlīdzinātos vadītājus ievietosavienotājs RJ-45. Vadītāju sekcijām ir jāatrodas līdz gals. Pārliecinieties, vai aiz skrūves ir izvirzīts kabelis, kas paredzēts fiksēšanai, kā arī apstājas. Tad jums ir vēlreiz jāpārbauda, ​​vai vadītāji ir pareizi novietoti krāsās, un ievieto savienotāju, pagriežot to, līdz tā apstājas. Pēc tam saspiediet knaibles līdz brīdim, kad dakšas kabeļa fiksators noklikšķina uz vietas.

Bet tas notiek, ka jums nav kniedes, bet saspiežvīti pāri, labi, tikai slikti. Tad jūs varat izmantot plānu skrūvgriezi, lai to saspiestu. Šī metode ir daudz striktāka un mazāk efektīva, bet ārkārtas situācijā tā var būt noderīga. Kā saitēt vītā pāra ar skrūvgriezi?

Tāpat kā iepriekšējā gadījumā, ir nepieciešams tīrītIzolēšana, izvērsiet vadītājus pēc krāsām un ievietojiet tos savienotājā. Pēc tam plastmasas savienotāja fiksators un saskares sprauga ir jānokrauj tā, lai tie nenāktu virs tās virsmas. Lai to izdarītu, piespiediet tos skrūvgrieža galā. Pēc tam jums ir jāizmanto skrūvgriezi pa un beidzot noslīcināt kontaktus, lai zobi nonāktu izolācijā. Jums ir nepieciešams stingri, bet uzmanīgi.

Pārbaudiet, vai jums izdevās izspiest vītā pāra pareizi, ko varat izmantot īpaša ierīce - testeris. Kaut arī dažos gadījumos pat testeris nav vajadzīgs - slikti vai nepareizi strādājošs tīkls, kas nedarbojas vai nedarbojas.
